    低壓熔斷器考慮非絕熱狀態

    2022-10-28 16:50:51

    低壓熔斷器在考慮非絕熱狀態,纜芯熱量向外大量傳導并導致絕緣和護套溫度升高時,單純按絕緣材料耐受溫度來確定電纜短時耐受溫度是不合理的。

    根據電纜生產廠家的意見,對作用時間大于5s的短時過電流允許溫度并無明確的要求,由于交聯聚乙烯絕緣電纜可采用高于長期允許溫度15℃左右,因此電纜的短時過電流允許溫度以交聯聚乙烯絕緣電纜為例,建議采用105℃。

    另外,根據對熔斷器與真空接觸器的配合分析,選擇熔斷器時要求熔斷器的焦耳積分特性低于真空接觸器的熱穩定點,以確保真空接觸器的熱穩定能夠耐受回路可能流過的故障電流,因此按真空接觸器的熱穩定點所對應的熱效應選擇電纜也可以保證電纜的熱穩定性能。以該點作為電纜熱穩定截面的選擇依據也具有合理性。

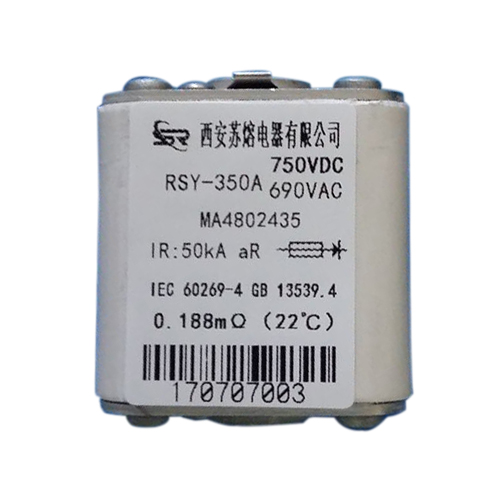

    低壓熔斷器

    但正確地確定FC回路饋線電纜的最小熱穩定截面,必須確保電纜在回路發生各種故障時,能夠耐受過電流(保護短路和過載電流)的作用,因此通過前述以熔斷器和真空接觸器的保護交接點為選擇點的電纜熱穩定截面選擇方法可知,由于受保護交接點對應動作時間的影響,即使采用真空接觸器熱穩定點選擇電纜截面也僅能利用其熱效應值,而不能利用該點對應時間,還需要針對熔斷器和真空接觸器保護交接點的時間而應用不同的選擇公式。

    同時由于不同的保護交接點對應不同的熱效應值,此時如統一采用真空接觸器熱穩定點對應的熱效應值裕度較大,會造成電纜截面過大,造成浪費,因此低壓熔斷器推薦采用熔斷器和真空接觸器的保護交接點進行電纜最小熱穩定截面的選擇。
